    Fully Automatic Visual PCB Solder Paste Printer For Smart Wearable Products Production

    Ask Lasest Price
    Brand Name : YUSHLI
    Model Number : YSL-AT-BTB
    Certification : CE
    • Product Details
    • Company Profile

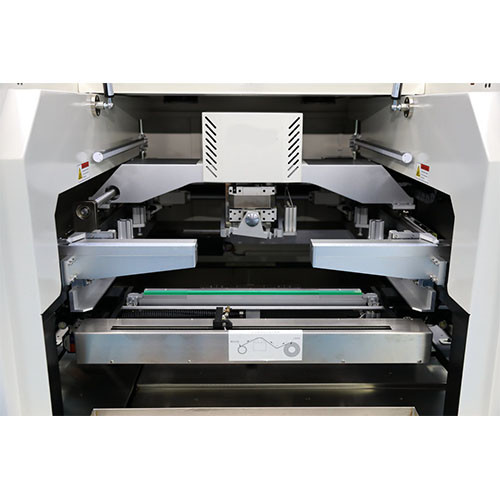

    Fully Automatic Visual PCB Solder Paste Printer For Smart Wearable Products Production

    Fully Automatic Visual Solder Paste Printer High accuracy high stability ,production of smart wearable products/phone preferred /Mini LED-YSL-AT-BTB


    ModelYSL-AT-BTB
    Item
    Screen FramesMin Size470X370mm
    Max Size737X550mm/737X737mm
    Thickness25~40mm
    PCB Min Size50X50mm
    PCB Max Size510X510mm
    PCB Thickness0.4-6mm
    PCB Warpage<1%
    TransportHeight900±40mm
    Transport DirectionLeft-Right;Right-Left;Left-Left;Right-Right
    Transport SpeedMax1500mm/S Programmable
    Board Location PCB LocationSupport SystemMagnetic Pin/Up-down table adjusted/supportblock by hand Magnetic thimble/ Adjustable lifting platform/ Contour block
    Clamping Systemside clamping.vacuum nozzle
    Print headTwo independent motorised printheads
    Squeegee Speed6-200mm/sec
    Squeegee Pressure0-15Kg Motor control
    Squeegee Angle°60°/55°/45
    Squeegee TypeStainless steel(Standard),plastic
    Substrate Separation0.1~20mm/sec
    Cleaning SystemDry,Wet,Vacuum(Programmable)
    Table AdjustmentrangesX:+10mm;Y:±10mm:0:±2°
    CCD FOV10X8 mm
    Solder Paste inspection2D inspection Standard
    Image recognition
    Repeat Position Accuracy±0.008mm(CPK=>2.0
    Printing Accuracy±0.02mm(CPK=>2.0
    Cycle Time<7s (Exclude Printing & Cleaning)
    Product Changeover<5Min
    Air Required4.5~6Kg/cm2
    Power InputAC:220+10%50/60HZ1Ф3KW
    Control MethodPC Control
    Machine Dimensions1220(L)X1530(W)X1500(H)mm(Single) 1220(L)X3100(W)X1500(H)mm(Two sets)
    Machine WeightApprox:1000Kg(Single)2000KG(Two sets)
    Fiducial Types□square○Round △Triangle,+cross Pad Hole
    Automatic camera systemCCDdigital camera
    Geometry pattern match
    Lookup down optics structure
    Working temperature-21-℃一+50℃
    Working environment humidity30%-60%
    Separation optionSeparation after squeegee up:Squeegee up after separation:
    Separation by keeping squeegee on the stencil(Area Separation,Line Separation)
